SEITLICHE ANSPRITZUNG

Standardisierter Spitztunnel zur seitlichen Anspritzung.

SEITLICHE ANSPRITZUNG TPS

Angusseinsatz - TPS

Seitliche_Ansprizung_TPS
  1. standardisierter Spitztunnel zur seitlichen Anspritzung
  2. integrierter Stauboden reduziert Druckverlust und Scherung
  3. hoch verschleißfester Warmarbeitsstahl M2 (1.3343) – 54+2 HRC

seitliche Anspritzung TPS

Größen / Schussgewichte

Die abgebildete Tabelle zeigt die mit den jeweiligen Größen erreichbaren Schussgewichte in Abhängigkeit zur Viskosität der verwendeten Kunststoffe.

TPS-S TPS-1 TPS-2 TPS-3
Anschnitt 0.4 -0.8 0.8 - 1.8 0.8 - 2.8 1.1 - 4.5
NV* 30 120 600 1800
MV* 20 75 350 1000
HV* 12 50 175 600

* max. Schussgewichte (g) | NV: niedrige Viskosität | MV: mittlere Viskosität | HV: hohe Viskosität

seitliche Anspritzung TPS

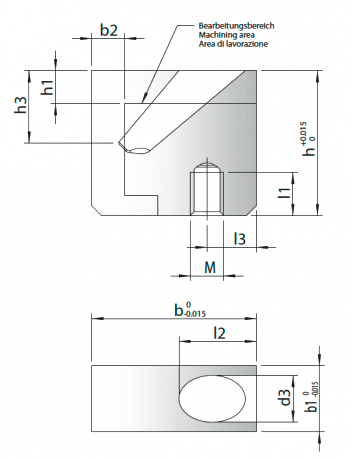

TPS Details



Seitliche_Ansprizung_TPS_-_Details
b b1 b2 max. d3 h h1 max. h3 l1 l2 l3 M
TPS-S TPS-S 15 6 2.4 4 18 4 ~7 6 7.1 5.5 4
TPS-1 TPS-1 18 8 2.6 6 22 5 ~9 6 8.4 6 4
TPS-2 TPS-2 25 10 5 8 22 6 ~11 6 11.8 7.5 5
TPS-3 TPS-3 30 12 6.5 10 22 7 ~13 6 14.1 8 5
seitliche Anspritzung TPS

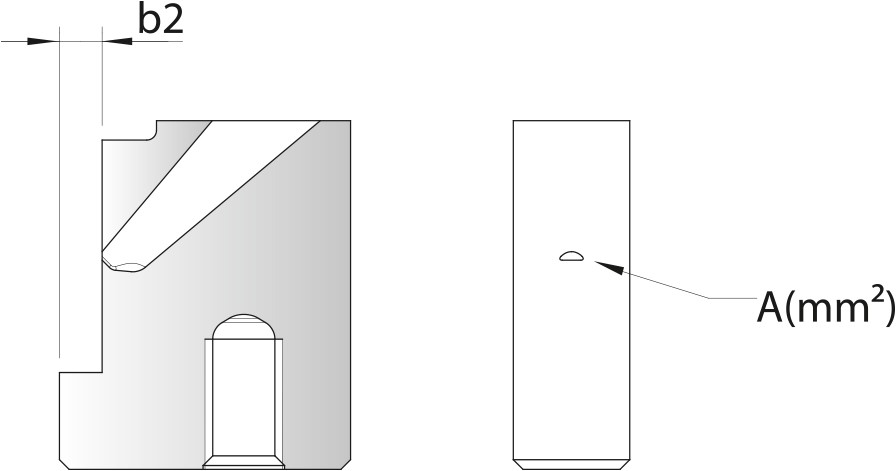

TPS-S



Seitliche_Ansprizung_TPS_-_S_Ansicht
TPS-S
A [mm²] ~ Ø [mm] b2 [mm]
1 0.12 0.4 2.1
2 0.40 0.7 2.2
3 0.75 1.0 2.3
4 1.13 1.2 2.4
seitliche Anspritzung TPS

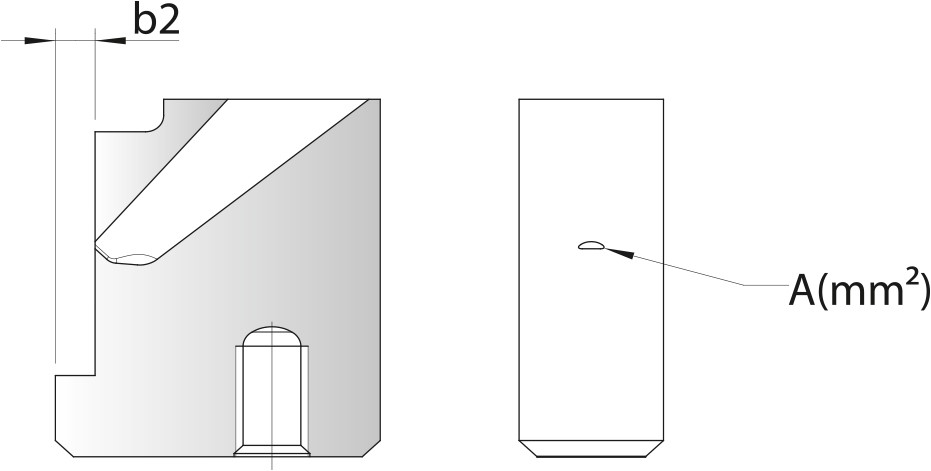

TPS-1



Seitliche_Ansprizung_TPS_-_1_Ansicht
TPS-1
A [mm²] ~ Ø [mm] b2 [mm]
1 0.49 0.8 2.2
2 0.92 1.1 2.3
3 1.42 1.4 2.4
4 1.97 1.6 2.5
5 2.56 1.8 2.6
seitliche Anspritzung TPS

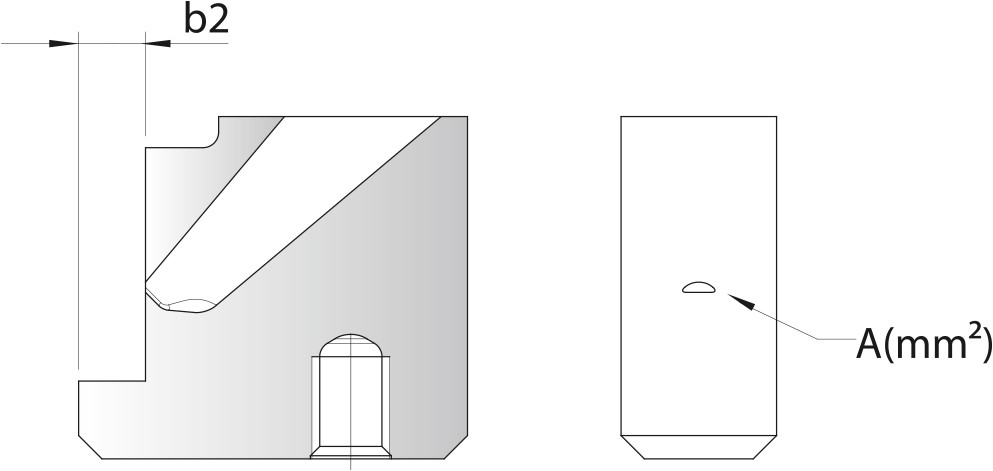

TPS-2



Seitliche_Ansprizung_TPS_-_2_Ansicht
TPS-2
A [mm²] ~ Ø [mm] b2 [mm]
1 0.54 0.8 4.2
2 1.05 1.2 4.3
3 1.64 1.5 4.4
4 2.3 1.7 4.5
5 3.0 1.9 4.6
6 3.76 2.2 4.7
7 4.55 2.4 4.8
8 5.37 2.6 4.9
9 6.23 2.8 5.0
seitliche Anspritzung TPS

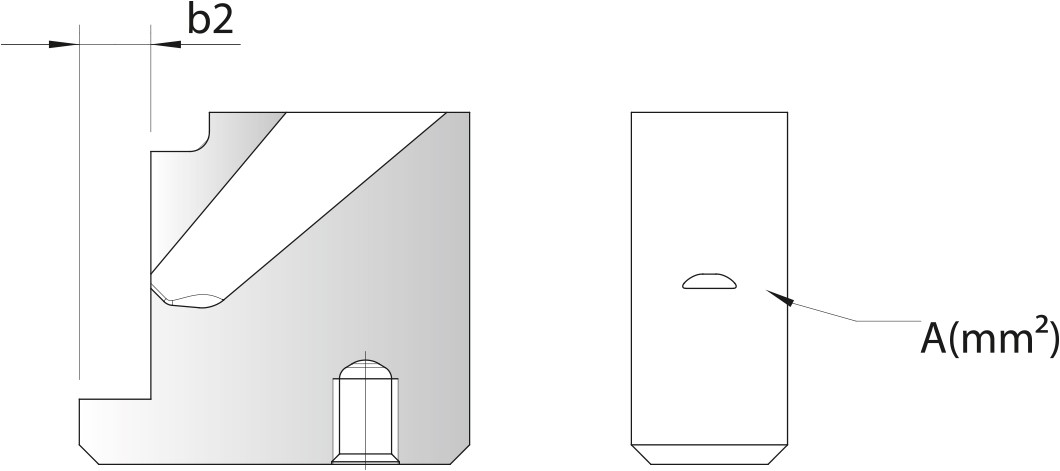

TPS-3



Seitliche_Ansprizung_TPS_-_3_Ansicht
TPS-3
A [mm²] ~ Ø [mm] b2 [mm]
1 1.0 1.1 5.2
2 1.81 1.5 5.3
3 2.7 1.9 5.4
4 3.67 2.2 5.5
5 4.7 2.4 5.6
6 5.78 2.7 5.7
7 6.92 3.0 5.8
8 8.09 3.2 5.9
9 9.3 3.4 6.0
10 max. 15.8 4.5 6.5
seitliche Anspritzung TPS

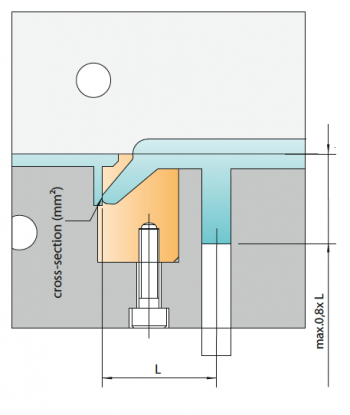

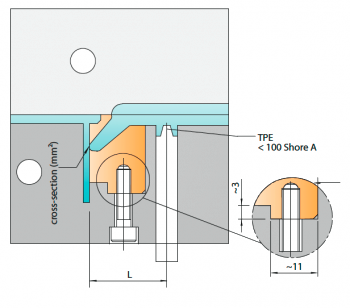

Abstand zum Auswerfer



  • Kleine Shorehärte = geringeres Abstandsmaß L
  • Zentrierzapfen verwenden
  • Shorehärte max. 100 Shore A
Seitliche_Ansprizung_TPS_-_Abstand_zum_Auswerfer_A
Seitliche_Ansprizung_TPS_-_Abstand_zum_Auswerfer_B



Diagramm für Abstandsmaß L



flexible Materialien steife Materialien
SGC-S SGC-S ~ 18 ~ 23
SGC-1 SGC-1 ~ 22 ~ 30
SGC-2 SGC-2 ~ 28 ~ 38
SGC-3 SGC-3 ~ 33 ~ 47
seitliche Anspritzung TPS

Einbaubeispiele



Seitliche_Ansprizung_TPS_-_Beispiel_Seitliche_Anspritzung_Standard_Einbau

Seitliche Anspritzung -Standard Einbau

Seitliche_Ansprizung_TPS_-_Beispiel_Seitliche_Anspritzung_fuer_flache_Konturtiefen

Seitliche Anspritzung - für flache Konturtiefen

Seitliche_Ansprizung_TPS_-_Beispiel_Seitliche_Anspritzung_fuer_grosze_Konturtiefen

Seitliche Anspritzung - für große Konturtiefen

Alle Informationen finden Sie auch in unserem Produktkatalog.

Sie können hier unseren Katalog als PDF downloaden.

Download
