Heatlock A1 Serie

Standard-Heißkanalsystem mit gleitenden/schwimmenden Düsen

img1 img2 img3

HEISSKANALSYSTEM

Standard-Heißkanalsystem mit gleitenden (schwimmenden) Düsen

Heisskanalsystem_-_Heatlock_A2_Serie
  • preisgünstige Standard-Heißkanalsysteme
  • Spitze direkt ins Masserohr eingeschraubt
  • Keramische Abstützung der Verteiler
  • optionale keramische Isolierung der Düsen
  • Nadel-Verschluss-Systeme
  • Multitip-Düsen (Euterdüsen)
  • individuelle Sonderdüsen und Verteiler
HEATLOCK A1-Serie

Größen / Schussgewichte

Die abgebildete Tabelle zeigt die mit den jeweiligen Größen erreichbaren Schussgewichte in Abhängigkeit zur Viskosität der verwendeten Kunststoffe.

EN1 EN2 EN3 EN4 PPT1/TP1 PPT2/TP2 TP3 TP4 NPT1/TN1 NPT2/TN2 TN3 TN4 VG1 VG2 VG3 VG4 A3MT
Abbildung
Ø Kanal 4 6 9 14 4 6 9 14 4 6 9 14 4 6 9 14 4
NV* 200 500 850 1650 200 500 850 1650 140 330 580 1200 160 390 700 1200 140
MV* 100 270 400 800 100 270 400 800 60 220 340 650 70 85 300 550 60
HV* 40 150 280 550 40 150 280 550 20 70 200 400 20 50 180 380

* max. Schussgewichte (g) | NV: niedrige Viskosität | MV: mittlere Viskosität | HV: hohe Viskosität

HEATLOCK A1-Serie

Düsenserie mit Spitzendichtung A1-EN/TP/TN

Die abgebildeten Spalten zeigen die A1-Serie mit den Spitzendichtungen und jeweiligen Spezifikationen.

Heisskanalsystem_-_Heatlock_A2_Serie_-_Duesenserie_mit_Spitzendichtung_-_A1-EN_Serie

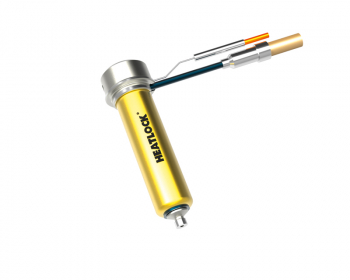

A1-EN Serie

  • offene Düse, für fast alle Thermoplaste geeignet
  • einfacher Einbau und Gebrauch
  • für Schussgewichte bis 1600g
  • thermische Isolierung mittels Titan- oder optional Keramik-Ringe
Heisskanalsystem_-_Heatlock_A2_Serie_-_Duesenserie_mit_Spitzendichtung_-_A1-TP_Serie

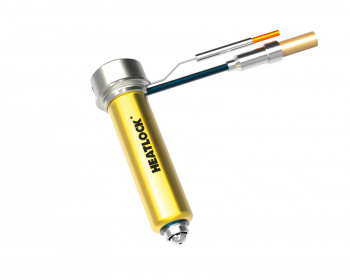

A1-TP Serie

  • offene Düse, für Direktanspritzung oder über Kaltkanal
  • einfacher Einbau und Gebrauch
  • gute Anschnitt-Kühlung
  • für Schussgewichte bis 1600 g
  • thermische Isolierung mittels Titan- oder optional Keramik-Ringe
Heisskanalsystem_-_Heatlock_A2_Serie_-_Duesenserie_mit_Spitzendichtung_-_A1-TP_Serie

A1-TP Serie

  • für Direktanspritzung
  • einfacher Einbau und Gebrauch
  • minimaler Angussrest (ohne Kalotte)
  • für Schussgewichte bis 1200 g
  • thermische Isolierung mittels Titan- oder optional Keramik-Ringe
HEATLOCK A1-SERIE

Düsenserie mit Körperdichtung A1-PPT/NPT



Duesenserie_mit_Koerperdichtung_-_A1-NPT
Duesenserie_mit_Koerperdichtung_-_A1-PPT

A1-T Serie

  • einfacher Einbau und Gebrauch
  • für Direktanspritzung oder über Kaltkanal
  • optimale thermische Isolierung zwischen Düse und Werkzeug durch Körperdichtung
  • optimale thermische Kontrolle des Anschnitts
  • thermische Isolierung mittels Titan- oder optional Keramik-Ringe
HEATLOCK A1-SERIE

Düsenserie Nadelverschlussdüsen A1-VG



Duesenserie_Nadelverschlussduesen_-_A1-VG

A1-VG Serie

  • pneumatisches Nadel-Verschluss-System
  • kein Angussrest
  • Anschnittdurchmesser von 0,8 bis 5 mm

HEATLOCK A1-Serie

Verteiler und Sonderverteiler

Wir fertigen individuelle Verteilerformen für alle Anwendungen nach folgendem Design-Standard:

  • natürlich und rheologisch balancierte Fließkanäle
  • zusätzliche Stützen für ein verzugsarmes Werkzeug
Heatlock_A1-Serie_-_Standardverteiler

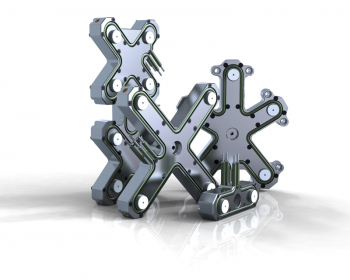

Standardverteiler

  • Verteilerform I, X, H, XX
  • Höhen 36, 46 und 56 mm
  • Fließkanaldurchmesser von 6-16 mm
Heatlock_A1-Serie_-_Verteilerdetails

Verteilerdetails

Alle Heatlock-Verteiler werden als Standard mit seitlicher Verstopfung und kugelförmig verrundeten Umlenkungen gefertigt.

Alle Informationen zur A1-Serie entnehmen Sie bitte dem Katalog A1 von Heatlock (siehe unten).

Sie können hier unseren Katalog als PDF downloaden.


Download
