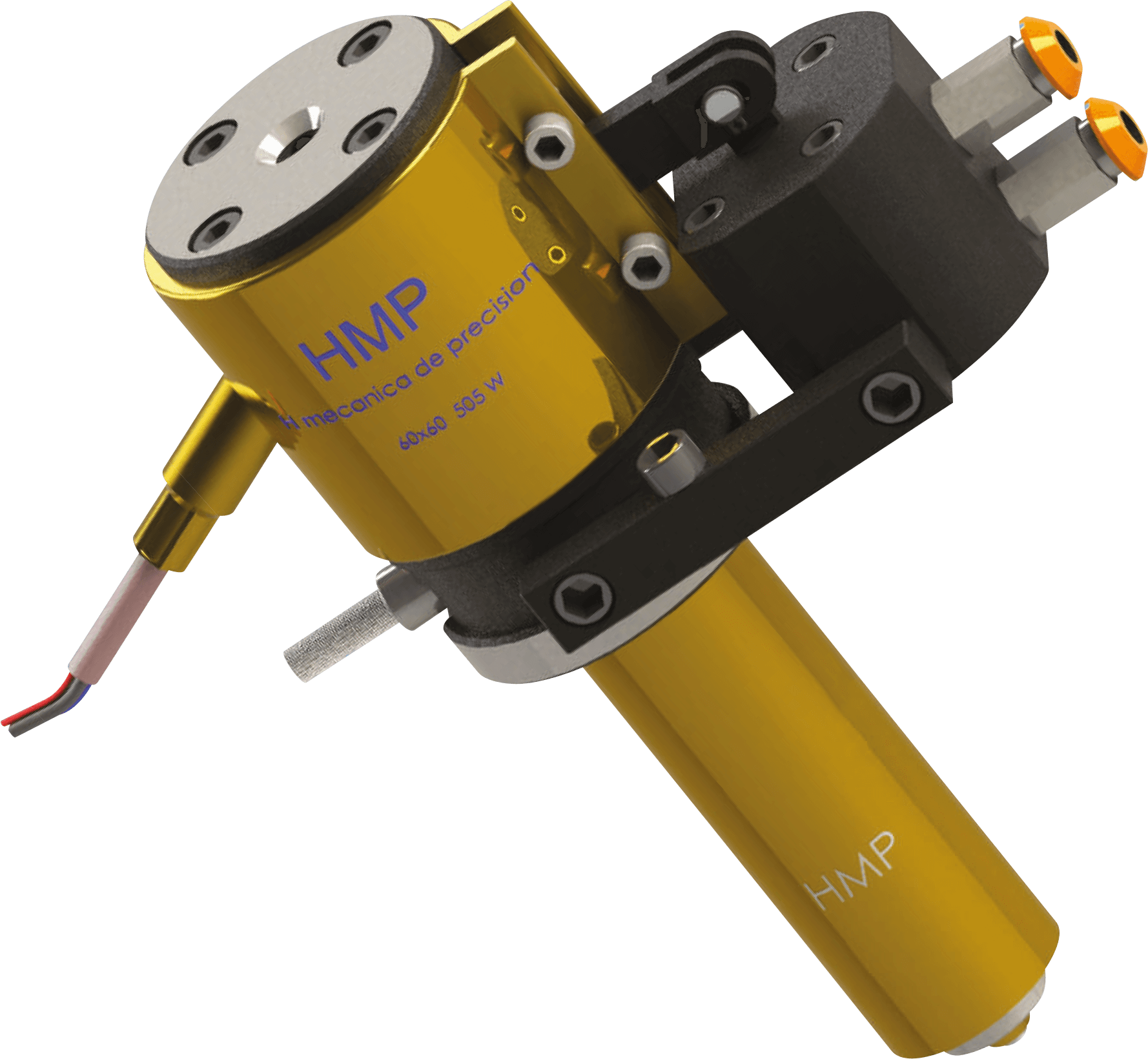

Die integrierte Nadelverschlussdüse von HMP ist die ideale Lösung für hochwertige Kunststoffteile bei gleichzeitig optimierter Wirtschaftlichkeit. Durch das kompakte Design mit integrierter Verschlusstechnik lässt sich das System besonders einfach installieren – ideal für Anwendungen mit engen Platzverhältnissen.
Ihre Vorteile auf einen Blick:
Saubere Anspritzpunkte mit minimaler Markierung
Kürzere Zykluszeiten durch schnelles, kontrolliertes Öffnen und Schließen
Gleichmäßiges Füllverhalten auch bei komplexen Geometrien checkRobuste Bauweise für langlebigen Betrieb
Geeignet für eine Vielzahl von Thermoplasten
Ob für technische Bauteile, präzise Sichtteile oder Anwendungen mit höchsten Ansprüchen an Wiederholgenauigkeit – mit der HMP-Nadelverschlussdüse setzen Sie auf Qualität, Effizienz und Zuverlässigkeit.
Details
Größen / Schussgewichte
Die abgebildete Tabelle zeigt die mit den jeweiligen Größen erreichbaren Schussgewichte in Abhängigkeit zur Viskosität der verwendeten Kunststoffe.
Fließkanal
Serie
Ø
6
10
NV*
290 g
850 g
MV*
150 g
500 g
HV*
40 g
130 g
Anschnitt Ø
1,0 – 3,0 mm
1,5 – 5,0 mm
Details

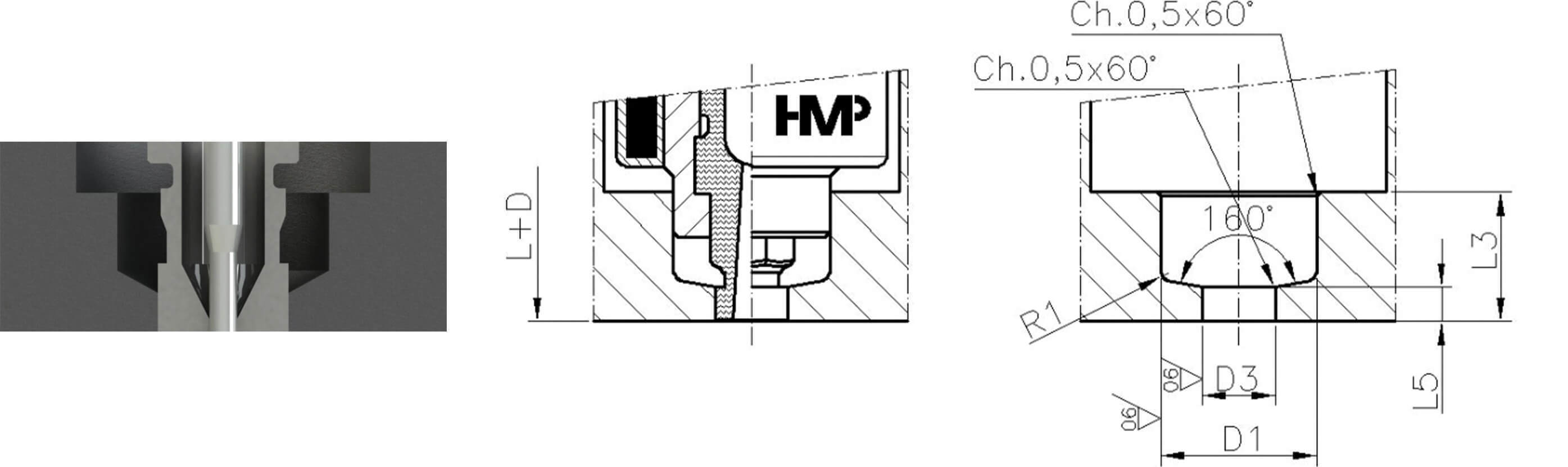

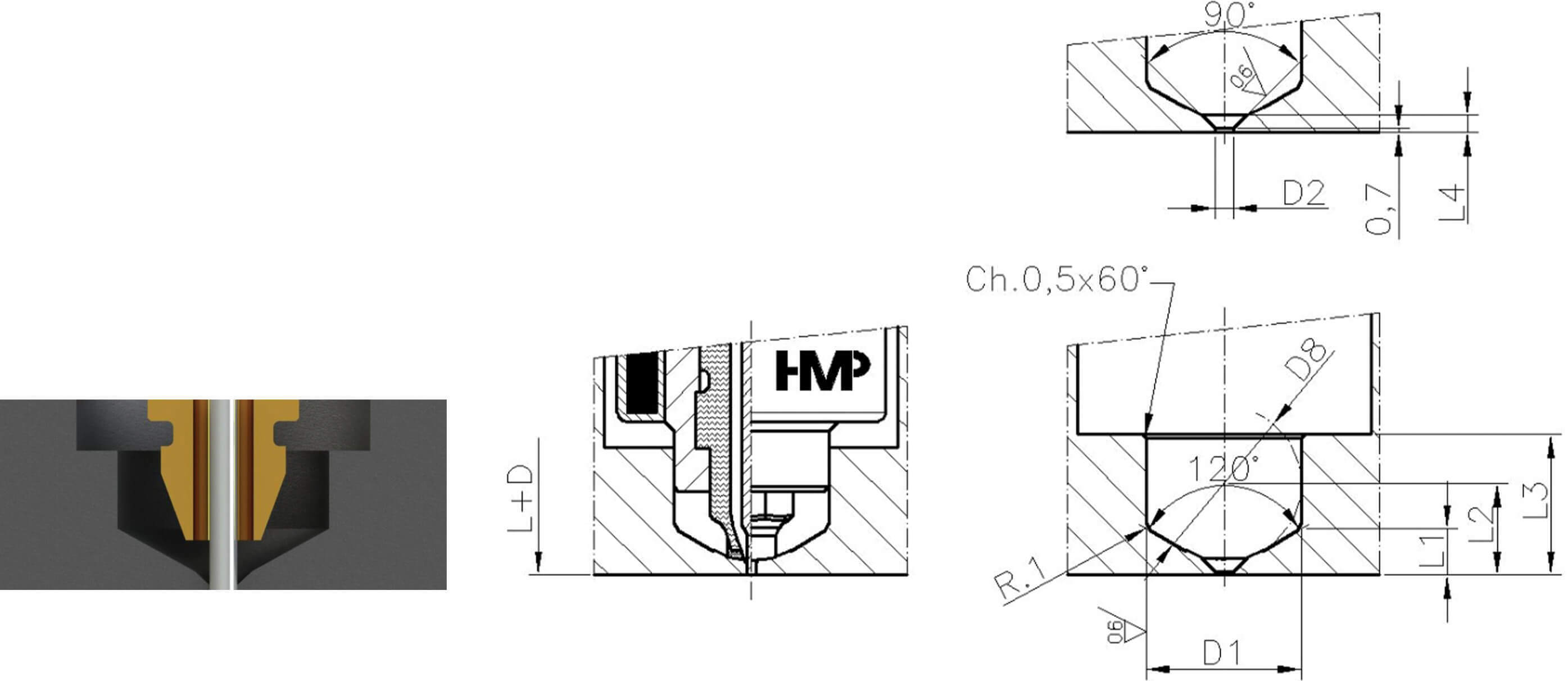

EINZEL-NADELVERSCHLUSSDÜSE
Einzel-Nadelverschlussdüse Spezifikationen.
D1
D2
D3
L1
L2
L3
L4
L5
Serie 6
Ø 18 +0.01_0
Ø 0,8 - Ø 2,5
Ø 6 +0.01_0
5,42
10,62
11,3+D
2
3,5
Serie 10
Ø 22 +0.01_0
Ø 2 - Ø 3,3
Ø 14 +0.01_0
6,57
10,62
12,3+D
2
3,5
Funktionsweise
Freimachung
Serie
6
10
D1
D2
D1
D2
Ø 18
Ø 34
Ø 22
Ø 34
L
A
Artikelnummer
Artikelnummer
50
44
BOU06HMP50."P"
BOU10HMP50."P"
60
54
BOU06HMP60."P"
BOU10HMP60."P"
70
64
BOU06HMP70."P"
BOU10HMP70."P"
80
74
BOU06HMP80."P"
BOU10HMP80."P"
90
84
BOU06HMP90."P"
BOU10HMP90."P"
100
94
BOU06HMP100."P"
BOU10HMP100."P"
120
114
BOU06HMP120."P"
BOU10HMP120."P"
150
144
BOU06HMP150."P"
BOU10HMP150."P"
180
174
BOU06HMP180."P"
BOU10HMP180."P"
200
194
BOU06HMP200."P"
BOU10HMP200."P"
250
244
BOU06HMP250."P"
BOU10HMP250."P"
Details

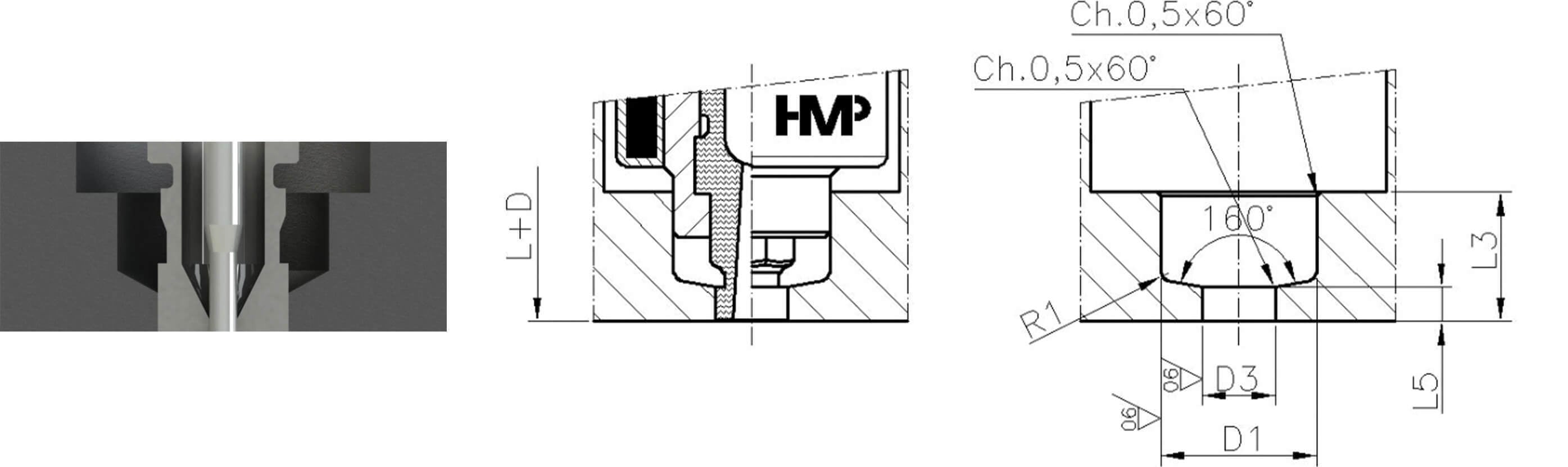

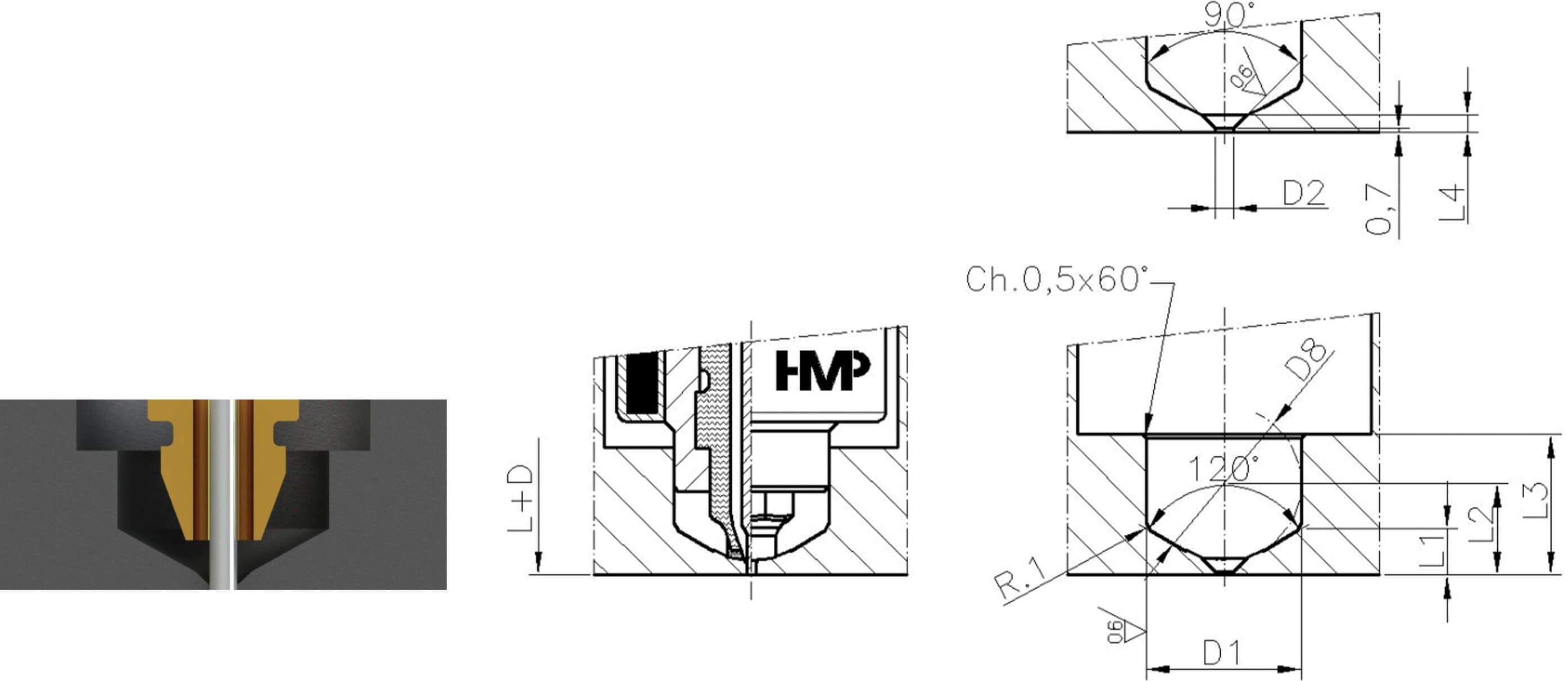

EINZEL-NADELVERSCHLUSSDÜSE
Einzel-Nadelverschlussdüse Spezifikationen.
Medienanschlüsse Auf/Zu
Pneumatisch und Hydraulisch möglich
Betriebsdruck mind. 10 bar
Alle Informationen finden Sie auch in unserer Präsentation.
Sie können hier die Präsentation herunterladen.
