Heatlock A2 Serie

Advanced Heißkanalsystem mit gleitenden Düsen

img1 img2 img3

HEISSKANALSYSTEM

Advanced Heißkanalsystem mit gleitenden Düsen

Heatlock_A2-Serie
  • Modulare Heißkanaldüsen
  • 8 verschiedene Ausführungen der Düsenfront
  • Keramische Abstützung der Verteiler
  • optionale keramische Isolierung der Düsen
  • Nadelverschluss-Systeme
  • individuelle Sonderdüsen und Verteiler
HEATLOCK A2-Serie

Größen / Schussgewichte

Die abgebildete Tabelle zeigt die mit den jeweiligen Größen erreichbaren Schussgewichte in Abhängigkeit zur Viskosität der verwendeten Kunststoffe.

NOS NOX NPS NPX POS PPS PPX ENX
Abbildung NOS NOX NPS NPX POS PPS PPX ENX
Anschnitt 0.6-2 / 0.8-3 0.6-2 / 0.8-3 0.6-2 / 0.8-3 0.6-2 / 0.8-3 0.6-2 / 0.8-3 0.6-2 / 0.8-3 0.6-2 / 0.8-3 1.5-3 / 2-4
Ø Kanal 5 / 7 5 / 7 5 / 7 5 / 7 5 / 7 5 / 7 5 / 7 5 / 7
NV * 200 / 420 200 / 420 200 / 420 200 / 420 350 / 620 350 / 620 350 / 620 350 / 620
MV * 120 / 260 120 / 260 120 / 260 120 / 260 150 / 310 150 / 310 150 / 310 150 / 310
HV * 40 / 110 40 / 110 40 / 110 40 / 110 80 / 200 80 / 200 80 / 200 80 / 200

* max. Schussgewichte (g) | NV: niedrige Viskosität | MV: mittlere Viskosität | HV: hohe Viskosität

HEATLOCK A2-Serie

Düsenserie A2-VG/XL/MT

Die abgebildeten Spalten zeigen die A2-Serie mit den jeweiligen Spezifikationen.

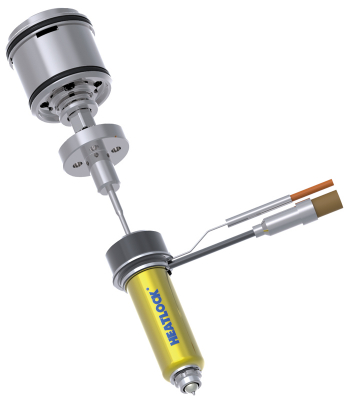

Heatlock_A2-Serie_-_A2-VG_Serie

A2-VG Serie

  • pneumatisches Nadel-Verschluss-System
  • kein Angussrest
  • Anschnittdurchmesser von 0,8 bis 5 mm

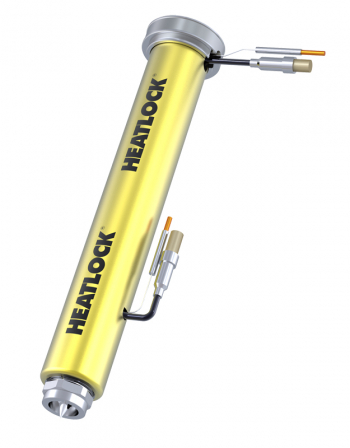

Heatlock_A2-Serie_-_A2-XL_Serie

A2-XL Serie

  • Erhältlich in L = 250-500 mm
  • Fließkanaldurchmesser von 10 bis 24 mm
  • Zwei Heizzonen für optimale Temperaturführung
  • 5 austauschbare Spitzen-Optionen: NOS, POS, NPX, PPX und ENX

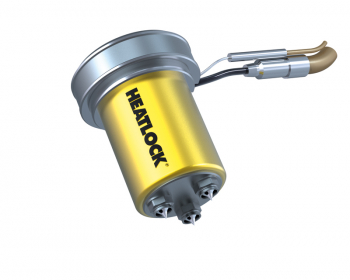

Heatlock_A2-Serie_-_Duesenserie_Multitip_A2-MT

A2-MT Serie

  • einfacher Einbau und Gebrauch
  • für Direktanspritzung auf kleine Teile
  • optimale Temperierung durch separate Spitzendichtung
  • bis zu 140 g Schussgewicht
  • thermische Isolierung mittels Titan-Ring, optional
HEATLOCK A2-Serie

Verteiler und Sonderverteiler

Wir fertigen individuelle Verteilerformen für alle Anwendungen nach folgendem Design-Standard:

  • natürlich und rheologisch balancierte Fließkanäle
  • zusätzliche Stützen für ein verzugsarmes Werkzeug
Heatlock_A2-Serie_-_Standardverteiler

Standardverteiler

  • Verteilerform O, I, X, H, XX, YY
  • Höhen 36, 46 und 56 mm
  • Fließkanaldurchmesser 6 und 8 mm
  • Material 1.2083 (rostfrei)
  • Lieferzeit ca. 3 Wochen
Heatlock_A2-Serie_-_Verteilerdetails

Verteilerdetails

Alle Heatlock-Verteiler werden als Standard mit seitlicher Verstopfung und kugelförmig verrundeten Umlenkungen gefertigt. Dies verhindert Stagnationszonen und garantiert einen gleichmäßigen Schmelzefluss.

Um eine gute Temperaturkontrolle zu gewährleisten und den Energieverbrauch zu senken, sind alle Verteiler keramisch isoliert.

Alle Informationen zur A2-Serie entnehmen Sie bitte dem Katalog A2 von Heatlock (siehe unten).

Sie können hier unseren Katalog als PDF downloaden.


Download
