Heatlock A3 Serie

All-in-One Heißkanalsystem mit verschraubten Düsen

HEISSKANALSYSTEM

All-In-One Heißkanalsystem mit verschraubten Düsen

Heatlock_A3-Serie

ALL-IN-ONE mit AO-LOCK Technologie. Mit dem neuen einzigartigen AO-LOCK-System werden die Düsen mit dem Verteiler verschraubt, um eine 100%ige Dichtigkeit zu erreichen. Dies ermöglicht auch eine genaue Positionierung der Kabelabgänge, damit diese mit den Freimachungen im Werkzeug übereinstimmen. So kann das komplette Heißkanalsystem in einem Arbeitsschritt in das Werkzeug eingebaut werden.

Eine Anleitung zur Düsenauswahl finden Sie auf den folgenden Seiten. Dort können Sie Düsengröße und -länge, sowie die Art des Anschnitts ermitteln. Es stehen 7 verschiedene Düsenspitzen zur Auswahl. Ob Ein-Loch oder Drei-Loch-Spitze, als Standard oder hochverschleißfeste Ein-Loch-Spitzen für abrasive, faserverstärkte Kunststoffe.

Alle Düsenspitzen ermöglichen einen scherungsarmen Schmelzefluss sowie eine optimale Anschnitt-Temperierung.

HEATLOCK A3-Serie

Größen / Schussgewichte

Die abgebildete Tabelle zeigt die mit den jeweiligen Größen erreichbaren Schussgewichte in Abhängigkeit zur Viskosität der verwendeten Kunststoffe.

NOS NOX NPS NPX POS PPS PPX ENX
Abbildung
Anschnitt 0.6-2 / 0.8-3 0.6-2 / 0.8-3 0.6-2 / 0.8-3 0.6-2 / 0.8-3 0.6-2 / 0.8-3 0.6-2 / 0.8-3 0.6-2 / 0.8-3 1.5-3 / 2-4
Ø Kanal 5 / 7 5 / 7 5 / 7 5 / 7 5 / 7 5 / 7 5 / 7 5 / 7
NV* 200 / 420 200 / 420 200 / 420 200 / 420 350 / 620 350 / 620 350 / 620 350 / 620
MV* 120 / 260 120 / 260 120 / 260 120 / 260 150 / 310 150 / 310 150 / 310 150 / 310
HV* 40 / 110 40 / 110 40 / 110 40 / 110 80 / 200 80 / 200 80 / 200 80 / 200

* max. Schussgewichte (g) | NV: niedrige Viskosität | MV: mittlere Viskosität | HV: hohe Viskosität

HEATLOCK A2-Serie

Verteiler und Sonderverteiler

Wir fertigen individuelle Verteilerformen für alle Anwendungen nach folgendem Design-Standard:

  • natürlich und rheologisch balancierte Fließkanäle
  • zusätzliche Stützen für ein verzugsarmes Werkzeug
Heatlock_A2-Serie_-_Standardverteiler

Standardverteiler

  • Verteilerform O, I, X, H, XX, YY
  • Höhen 36, 46 und 56 mm
  • Fließkanaldurchmesser 6 und 8 mm
  • Material 1.2083 (rostfrei)
  • Lieferzeit ca. 3 Wochen

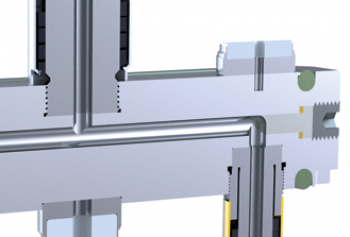

Heatlock_A3-Serie_-_Verteilerdetails

Verteilerdetails

Alle Heatlock-Verteiler werden als Standard mit seitlicher Verstopfung und kugelförmig verrundeten Umlenkungen gefertigt. Dies verhindert Stagnationszonen und garantiert einen gleichmäßigen Schmelzefluss.

Um eine gute Temperaturkontrolle zu gewährleisten und den Energieverbrauch zu senken, sind alle Verteiler keramisch isoliert.

Alle Informationen zur A3-Serie entnehmen Sie bitte dem Katalog A3 von Heatlock (siehe unten).

Sie können hier unseren Katalog als PDF downloaden.


Download
