Konturierbar

Platzsparender, konturierbarer Angusseinsatz

FORMBAU UND SPRITZTECHNIK

Angusseinsatz - TGHL

Konturierbar_TGML
  1. platzsparender, konturierbarer Angusseinsatz für Anspritzung oberhalb der Formtrennung
  2. hoch verschleißfester Warmarbeitsstahl M2 (1.3343) 54+2 HRC
Konturierbar_TGHL_-_Bauplan
Konturierbar_TGHL_-_Ansicht



TGHL

Größen / Schussgewichte

Die abgebildete Tabelle zeigt die mit den jeweiligen Größen erreichbaren Schussgewichte in Abhängigkeit zur Viskosität der verwendeten Kunststoffe.

TGHL-1 TGHL-2 TGHL-3
max. Konturtiefe 2 3 3
Anschnitt 0.6 -1.2 0.8 - 1.8 0.5x4.5 - 1.5x5.5
Ø Kanal 4 6 8
NV* 35 25 15
MV* 120 75 50
HV* 1000 500 300

* max. Schussgewichte (g) | NV: niedrige Viskosität | MV: mittlere Viskosität | HV: hohe Viskosität

TGHL

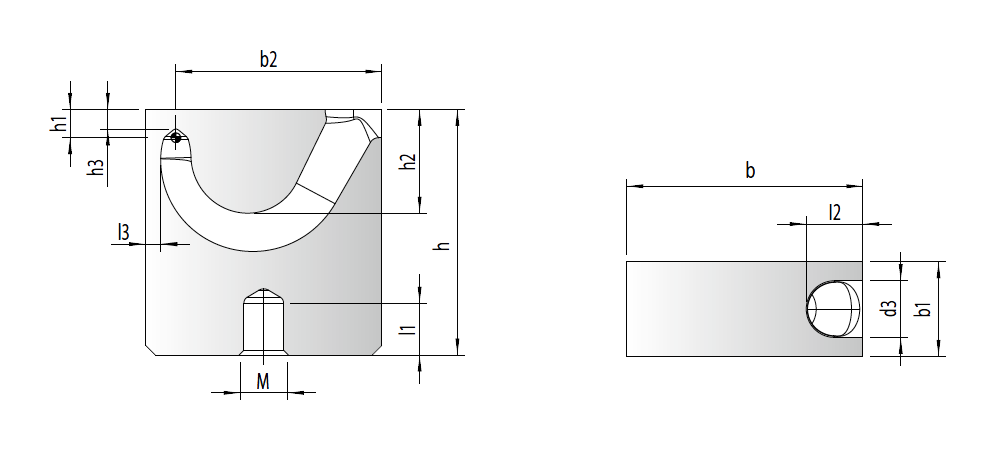

Detailansicht



Konturierbar_TGHL_-_Detail_transparent
b b1 b2 d3 h h1 h2 h3 l1 l2 l3 M HRC
TGHL-1 18 8 15.7 4 22 2 7.6 4.86 5.5 4.5 1.2 5 54+2
TGHL-2 25 10 21.8 6 26 3 11 5.6 5.5 6 1.6 5 54+2
TGHL-3 30 12 26 8 30 3 12.2 6.6 6.5 7 2.0 6 54+2
TGHL

Ausführungen



TGHL-1-1

Beispiel für 1-fache Ausführung

TGHL-2-frei

Beispiel für 2-fache Ausführung



Diagramm für Abstandsmaß L



TPE, TPU etc. PE, PP, PET etc. PC/ABS, PA, POM,HI-PC etc. PA+GF, PC, SAN, PMMA etc.
TGHL-1 21-27 mm 27-34mm 34-40mm X
TGHL-2 28-34 mm 33-40mm 39-45mm X
TGHL-3 33-40 mm 40-49mm 46-55mm X

X = Für spröde und verstärkte Kunststoffe bedingt geeignet

Beispiel Geometrie für Hilfsauswerfer

Konturierbar_TGLL_-_Beispiel_Geometrie_fuer_Hilfsauswerfer
Konturierbar_TGLL_-_Beispiel_Geometrie_fuer_Hilfsauswerfer_2
TGHL

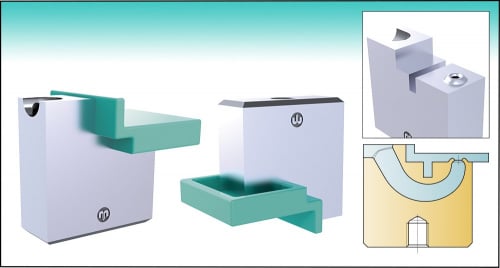

Einbaubeispiele



Konturierbar_TGLL_-_Beispiel_mit_umlaufender_Rippe

TGHL hoher Kontursprung
