SEITLICHE ANSPRITZUNG

Gebogener Kanal ermöglicht die Anspritzung in Bereichen, die tief im Bauteil liegen.

SEITLICHE ANSPRITZUNG SGC

Angusseinsatz - SGC

Seitliche_Ansprizung_SGC
  1. gebogener Kanal ermöglicht die Anspritzung in Bereichen, die tief im Bauteil liegen
  2. integrierter Stauboden reduziert Druckverlust und Scherung
  3. hoch verschleißfester Warmarbeitsstahl M2 (1.3343) – 54+2 HRC
seitliche Anspritzung SGC

Größen / Schussgewichte

Die abgebildete Tabelle zeigt die mit den jeweiligen Größen erreichbaren Schussgewichte in Abhängigkeit zur Viskosität der verwendeten Kunststoffe.

SGC-XS SGC-S SGC-1 SGC-2 SGC-3
Anschnitt 0.4 - 0.8 0.4 - 1.0 0.6 - 1.4 0.8 - 2.1 ~ Ø 1.1 - 3.3
Ø Kanal 2.5 2.5 4 6 8
NV* 12 20 35 250 1000
MV* 7 12 25 120 500
HV* 5 8 15 90 300

* max. Schussgewichte (g) | NV: niedrige Viskosität | MV: mittlere Viskosität | HV: hohe Viskosität

seitliche Anspritzung SGC

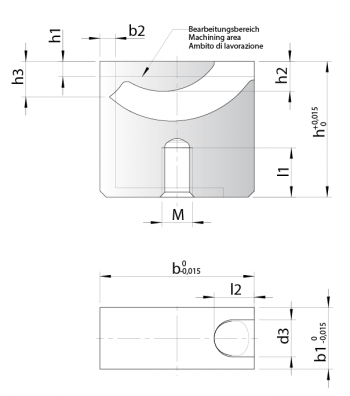

Details



Seitliche_Ansprizung_SGC_-_Details
b b1 b2 max. d3 h h1 max. h2 h3 l1 l2 M
SGC-XS 10 5 1.1 2.5 12 0-6 1.9 2.0 5 3.2 4
SGC-S 15 6 2.0 2.5 18 2 3.5 4.0 8 4 4
SGC-1 18 8 1.8 4 22 2 3.5 4.1 9 5.2 5
SGC-2 25 10 2.5 6 22 2.5 4.8 5.7 8 6.5 5
SGC-3 30 12 2.8 8 27 4.5 7.5 8.4 9 7 6
seitliche Anspritzung SGC

SGC-XS



Seitliche_Ansprizung_SGC_-_XS_Ansicht
Seitliche_Ansprizung_SGC_-_XS_Bauplan
A [mm²] ~ Ø [mm] b2 [mm]
1 0.13 0.4 0.9
2 0.3 0.6 1.0
3 0.53 0.8 1.1
seitliche Anspritzung SGC

SGC-S



Seitliche_Ansprizung_SGC_-_S_Ansicht

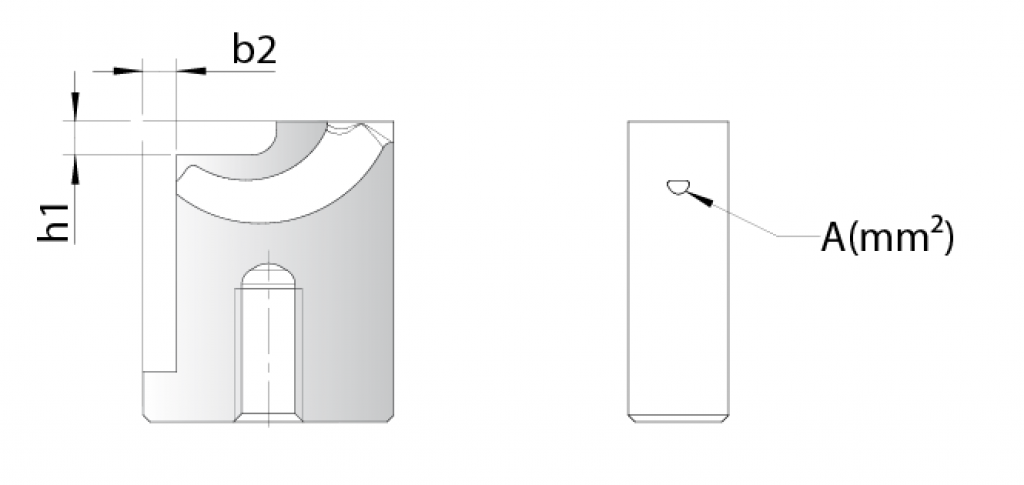

Seitliche_Ansprizung_SGC_-_S_Bauplan
A [mm²] ~ Ø [mm] b2 [mm]
1 0.15 0.4 1.7
2 0.33 0.6 1.8
3 0.55 0.8 1.9
4 0.79 1.0 2.0
seitliche Anspritzung SGC

SGC-1



Seitliche_Ansprizung_SGC_-_1_Ansicht
Seitliche_Ansprizung_SGC_-_1_Bauplan
A [mm²] ~ Ø [mm] b2 [mm]
1 0.28 0.6 1.4
2 0.53 0.8 1.5
3 0.82 1-0 1.6
4 1.15 1.2 1.7
5 1.52 1.4 1.8
seitliche Anspritzung SGC

SGC-2



Seitliche_Ansprizung_SGC_-_2_Ansicht
Seitliche_Ansprizung_SGC_-_2_Bauplan
A [mm²] ~ Ø [mm] b2 [mm]
1 0.28 0.6 1.7
2 0.54 0.8 1.8
3 0.84 1-0 1.9
4 1.2 1.2 2.0
5 1.57 1.4 2.1
6 2.0 1.6 2.2
7 2.43 1.75 2.3
8 2.9 1.9 2.4
9 3.4 2.1 2.5
seitliche Anspritzung SGC

SGC-3



Seitliche_Ansprizung_SGC_-_3_Ansicht
Seitliche_Ansprizung_SGC_-_3_Bauplan
A [mm²] ~ Ø [mm] b2 [mm]
1 1.0 1.1 2.0
2 1.75 1.5 2.1
3 2.56 1.8 2.2
4 3.43 2.1 2.3
5 4.35 2.35 2.4
6 5.32 2.6 2.5
7 6.33 2.85 2.6
8 7.38 3.0 2.7
9 8.48 3.3 2.8
seitliche Anspritzung SGC

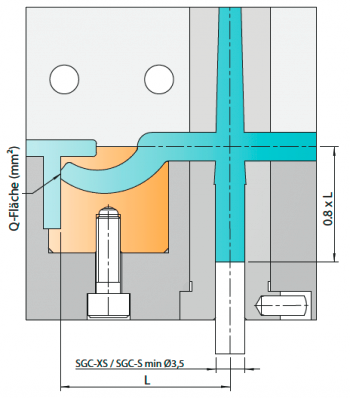

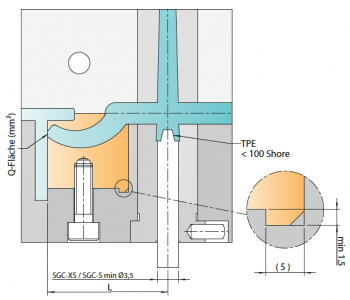

Abstand zum Auswerfer



  • Kleine Shorehärte = geringeres Abstandsmaß L
  • Zentrierzapfen verwenden
  • Shorehärte max. 100 Shore A
Seitliche_Ansprizung_SGC_-_Abstand_zum_Auswerfer_A
Seitliche_Ansprizung_SGC_-_Abstand_zum_Auswerfer_B



Diagramm für Abstandsmaß L



TPE, TPU etc. PE, PP, PET etc. PC/ABS, PA, POM, HI-PC etc. PA+GF, PC, SAN, PMMA etc.
SGC-XS 12-16 13-20 16-23 22-29
SGC-S 16-21 18-25 21-28 27-34
SGC-1 21-26 26-34 31-39 36-45
SGC-2 28-33 31-39 36-44 41-50
SGC-3 33-38 38-48 43-53 48-58
seitliche Anspritzung SGC

Einbaubeispiele



Seitliche_Ansprizung_SGC_-_Beispiel_Seitliche_Anspritzung_Standard_Einbau

Seitliche Anspritzung - Standard Einbau

Seitliche_Ansprizung_SGC_-_Beispiel_Seitliche_Anspritzung_Angepasst_An_Teil

Seitliche Anspritzung - angepasst am Teil
