Tunnel-Anguss-Einsätze

Standard-Version S2

img1 img2 img3

S2

S2 - mit Kalotte

Angusseinsatz_-_Standard_S2
  • Für flache Trennungen, inkl. Kalotte mit integrierter Abrisskante.
  • Direkt einsetzbar! Keine Anpassungen erforderlich.
  • Erhältlich in runder (TGR) und eckiger (TGS) Ausführung.
  • In der Härteklasse 60HRC erhältlich.
  • Hochverschleißfester Warmarbeitsstahl M2 (1.3343).

Direkt einsetzbar!

Der Tunnel-Anguss-Einsatz Version S2 kann direkt eingesetzt werden. Sie fertigen die Bohrung – wir liefern den passenden Tunnel-Anguss-Einsatz.

Anschnittsbereich S2

Der Anschnittdurchmesser der Angusseinsätze Typ "Standard" ist bereits vollständig ausgebildet. Durch das spezielle Fertigungsverfahren sind alle Anschnittdurchmesser von 0,6 bis 2,8 mm eindeutig reproduzierbar.

S2

Größen / Schussgewichte

Die abgebildete Tabelle zeigt die mit den jeweiligen Größen erreichbaren Schussgewichte in Abhängigkeit zur Viskosität der verwendeten Kunststoffe.

TGR 6 TGR / TGS 8 TGR / TGS 10 TGR / TGS 12 TGR / TGS 14
Anschnitt 0.6 0.6 / 0.8 0.8 / 1.2 / 1.6 1.2 / 1.6 / 2.0 1.6 / 2.0 / 2.4 / 2.8
Ø Kanal 2.5 3 4 5 6
NV* 3 5 30 50 200
MV* 2 4 20 35 120
HV* 1 3 12 25 75

* max. Schussgewichte (g) | NV: niedrige Viskosität | MV: mittlere Viskosität | HV: hohe Viskosität



S2

TGS

Standard_S2_-_TGS-Anschnitte_S1



b b1 d1 d2 d3 h h1 h2 l1 l2 M Version
TGS8 8 6 0.6 / 0.8 1.9 /2.1 3 22.0 0.6 1.1 13 3.25 4 S2
TGS10 10 8 0.8 / 1.2 / 1.6 2.2 / 2.6 / 3.0 4 22.0 0.8 1.2 12 4 5 S2
TGS12 12 10 1.2 / 1.6 / 2.0 2.6 / 3.0 / 3.4 5 22.0 0.8 1.4 11 5 5 S2
TGS14 14 12 1.6 / 2.0 / 2.4 / 2.8 3.0 / 3.4 / 3.8 / 4.2 6 22.0 0.8 1.6 10 6 6 S2



S2

TGR

Standard_S2_-_TGR-Anschnitte_S1



d d1 d2 d3 h h1 h2 l1 l2 M Version
TGR6 6 0.6 1.9 2.5 17.0 0.6 0.8 10 2.5 4 S2
TGR8 8 0.6 / 0.8 1.9 / 2.1 3 22.0 0.6 1.1 13 3.25 4 S2
TGR10 10 0.8 / 1.2 / 1.6 2.2 / 2.6 / 3.0 4 22.0 0.8 1.2 15 4 5 S2
TGR12 12 1.2 / 1.6 / 2.0 2.6 / 3.0 / 3.4 5 22.0 0.8 1.4 11 5 5 S2
TGR14 14 1.6 / 2.0 / 2.4 / 2.8 3.0 / 3.4 / 3.8 / 4.2 6 22.0 0.8 1.6 10 6 6 S2
S2

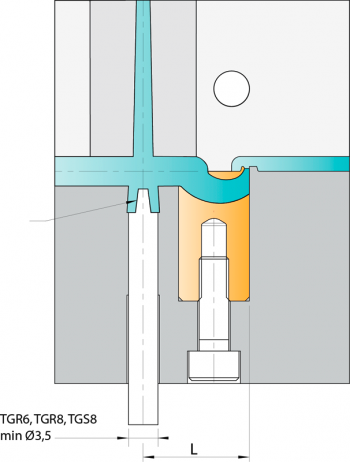

Abstand zum Auswerfer



  • Kleine Shorehärte = geringes Abstandsmaß L
  • Zentrierzapfen verwenden
  • Shorehärte max. 100 Shore A
TPE, TPU etc. PE, PP, PET etc. PC/ABS, PA, POM, HI-PC etc. PA+GF, PC, SAN, PMMA etc.
TGR 6 9-12 12-18 15-22 18-25
TGR/TGS 8 11-14 15-22 19-27 23-30
TGR/TGS 10 15-18 19-27 24-33 28-36
TGR/TGS 12 18-22 22-30 27-36 32-40
TGR/TGS 14 20-25 25-33 30-37 35-43

Gegenkalotte

Um ein optimales Abreißen des Anschnittes zu gewährleisten (insbesondere bei flachen Teilen), empfehlen wir im Bereich der Kalotte mit Abrisskante eine Gegenkalotte vorzusehen. Diese gewährleistet ein Abreißen parallel zur Trennebene. Besonders bei Materialien zu empfehlen, die zu Fadenzug neigen.

Flache Teile

Bei sehr dünnen Teilen muss die Kalotte abgeschliffen werden. (t1>t/2)

S2

Einbaubeispiele



unter Wand

mit Fließhilfe

angepasst an Kunststoffteil

flaches Teil mit Gegenkalotte - Einbau in Düsenseite

flaches Teil ohne Gegenkalotte

Alle Informationen finden Sie auch in unserem Produktkatalog.

Sie können hier unseren Katalog als PDF downloaden.
