Platzsparender, konturierbarer Angusseinsatz.

FORMBAU UND SPRITZTECHNIK

Angusseinsatz - TGLL

Konturierbar_TGLL
  1. Platzsparender, konturierbarer Angusseinsatz für Anspritzung unterhalb der Formtrennung
  2. Hoch verschleißfester Warmarbeitsstahl M2 (1.3343) 54+2 HRC

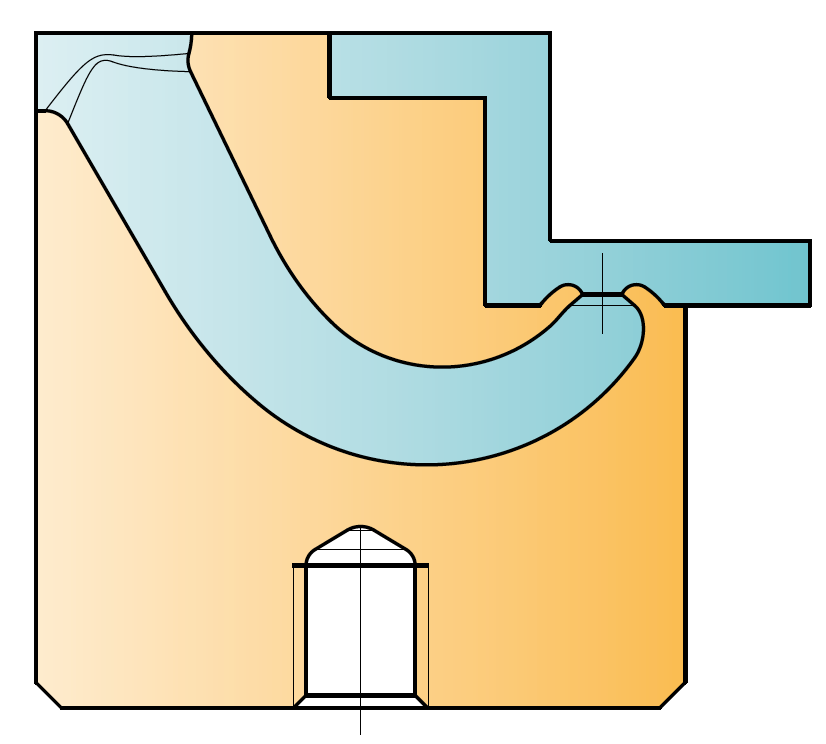

Konturierbar_TGLL_-_Bauplan

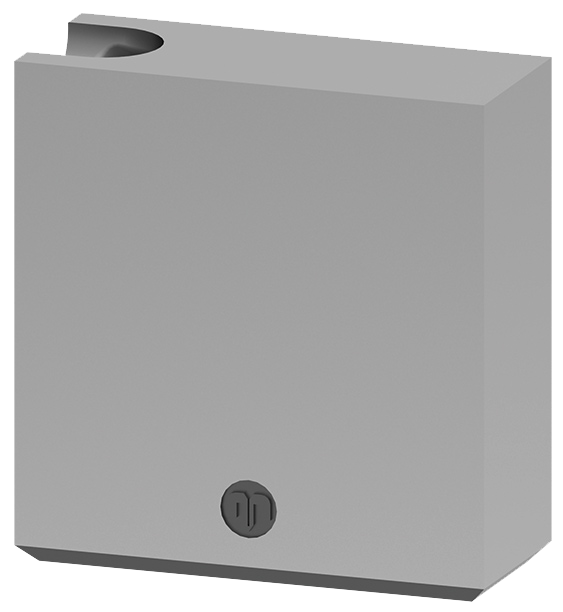

Konturierbar_TGLL_-_Ansicht



TGLL

Größen / Schussgewichte

Die abgebildete Tabelle zeigt die mit den jeweiligen Größen erreichbaren Schussgewichte in Abhängigkeit zur Viskosität der verwendeten Kunststoffe.

TGLL-1 TGLL-2 TGLL-3
max. Konturtiefe 8.5 10.5 12.5
Anschnitt 0.6 -1.2 0.8 - 1.8 0.5x4.5 - 1.5x5.5
Ø Kanal 4 6 8
NV* 35 25 15
MV* 120 75 50
HV* 1000 500 300

* max. Schussgewichte (g) | NV: niedrige Viskosität | MV: mittlere Viskosität | HV: hohe Viskosität

TGLL

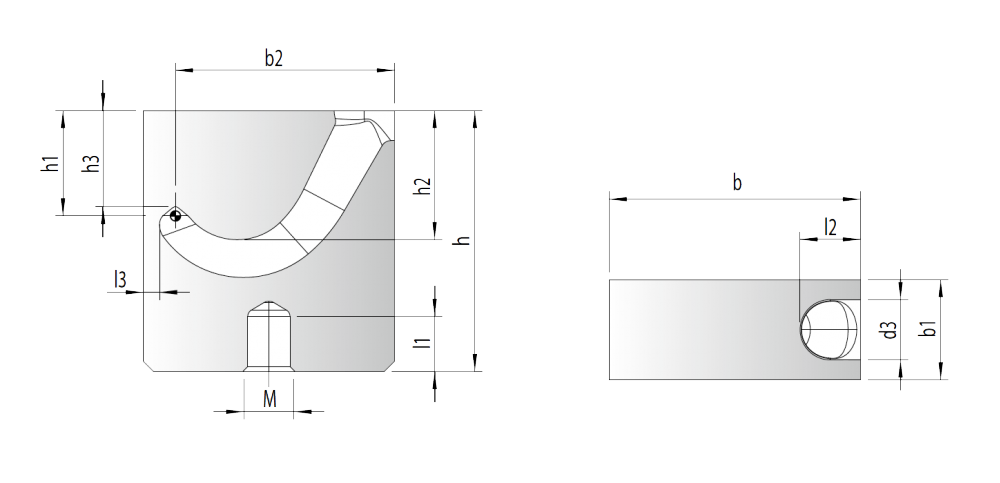

Detailansicht



Konturierbar_TGLL_-_Detail
b b1 b2 d3 h h1 h2 h3 l1 l2 l3 M HRC
TGLL-1 18 8 15.7 4 22 8.5 9.9 7.8 5.5 4.5 1.2 5 54+2
TGLL-2 25 10 21.8 6 26 10.5 12.9 9.6 5.5 6 1.6 5 54+2
TGLL-3 30 12 26 8 30 12.5 14.8 11.6 6.5 7 2.2 6 54+2
TGLL

Ausführungen



TGLL-1-frei

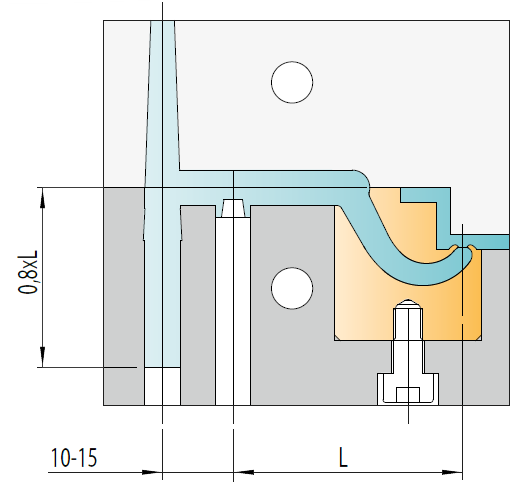

Beispiel für 1-fache Ausführung

TGLL-2-frei

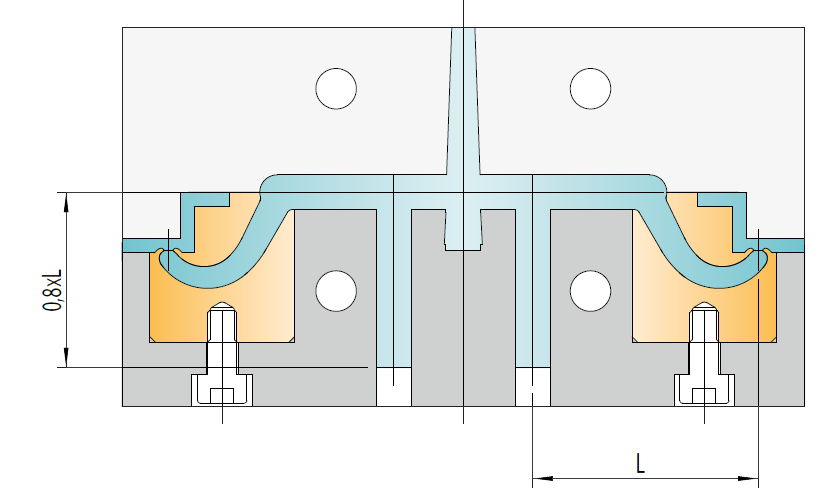

Beispiel für 2-fache Ausführung



Diagramm für Abstandsmaß L



TPE, TPU etc. PE, PP, PET etc. PC/ABS, PA, POM,HI-PC etc. PA+GF, PC, SAN, PMMA etc.
TGLL-1 21-27 mm 27-34mm 34-40mm X
TGLL-2 28-34 mm 33-40mm 39-45mm X
TGLL-3 33-40 mm 40-49mm 46-55mm X

X = Für spröde und verstärkte Kunststoffe bedingt geeignet

Beispiel Geometrie für Hilfsauswerfer

Konturierbar_TGLL_-_Beispiel_Geometrie_fuer_Hilfsauswerfer
Konturierbar_TGLL_-_Beispiel_Geometrie_fuer_Hilfsauswerfer_2
TGLL

Einbaubeispiele



Konturierbar_TGLL_-_Tiefer_Kontursprung

TGLL tiefer Kontursprung
